FICHE CANON SURVIVANT (# 307)
English version

Allemagne

7.7cm FeldKanone 96

Artillerie légère

Contributeur :
Bernard Plumier      http://www.passioncompassion1418.com
Gilles Roland      http://vestiges.1914.1918.free.fr/

Lien vers post du blog
Lieu :
Allemagne
Koblenz
Wehrtechnisches Museum
Coordonnées : Lat : 50.36990 / Long : 7.58610
Commentaires généraux sur le canon survivant :
Comme la plupart des pièces rares de ce riche musée, le canon n'est malheureusement pas très accessible, ce qui limite la possibilité de prendre des photos et de relever des détails


Pièces identiques sur le lieu : 1
Pièces décrites sur cette fiche : 1

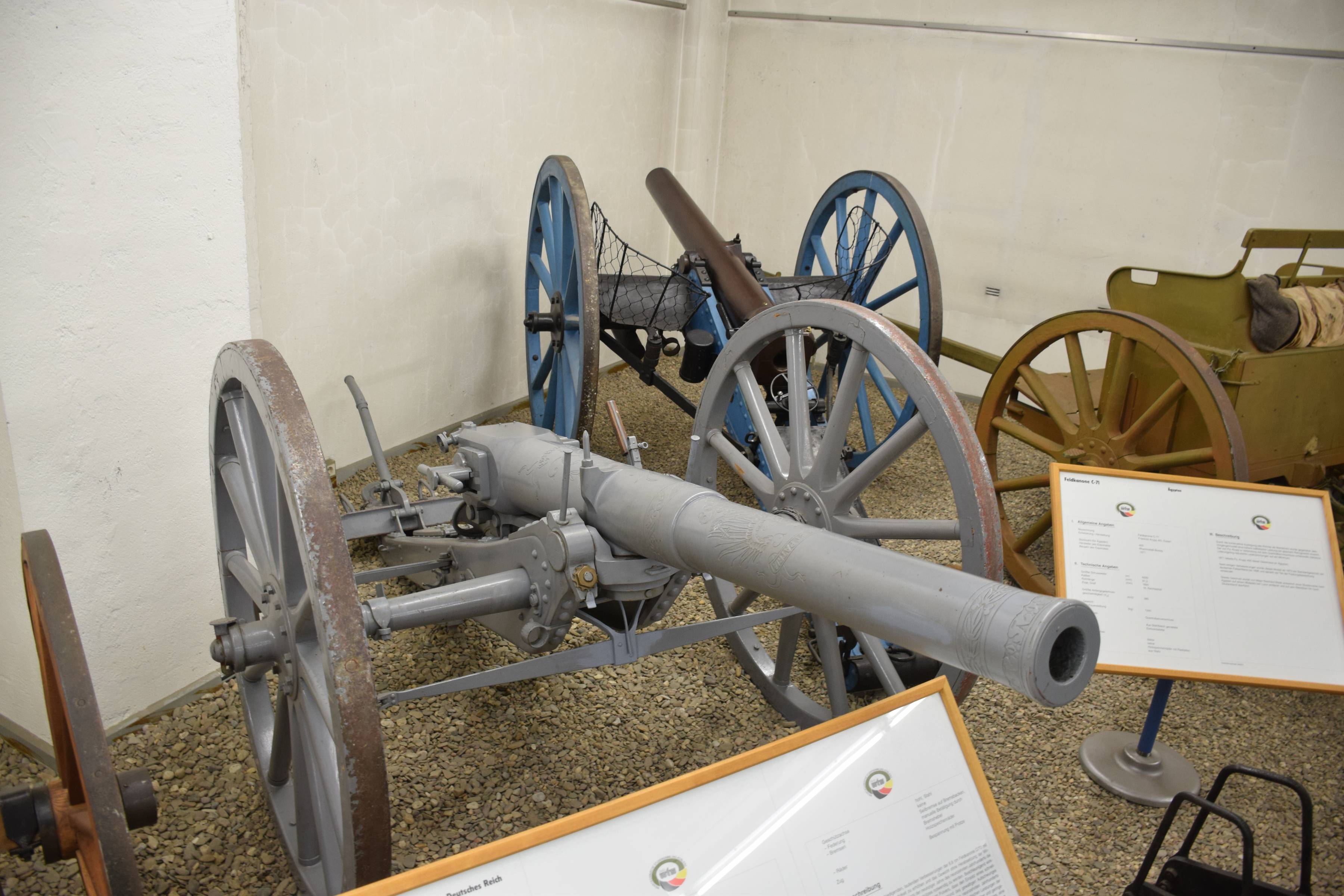

Le tube porte un blason sur le fût, et des gravures sur la bouche. Remarquer l'absence de frein récupérateur de recul. Exemplaire construit en 1898

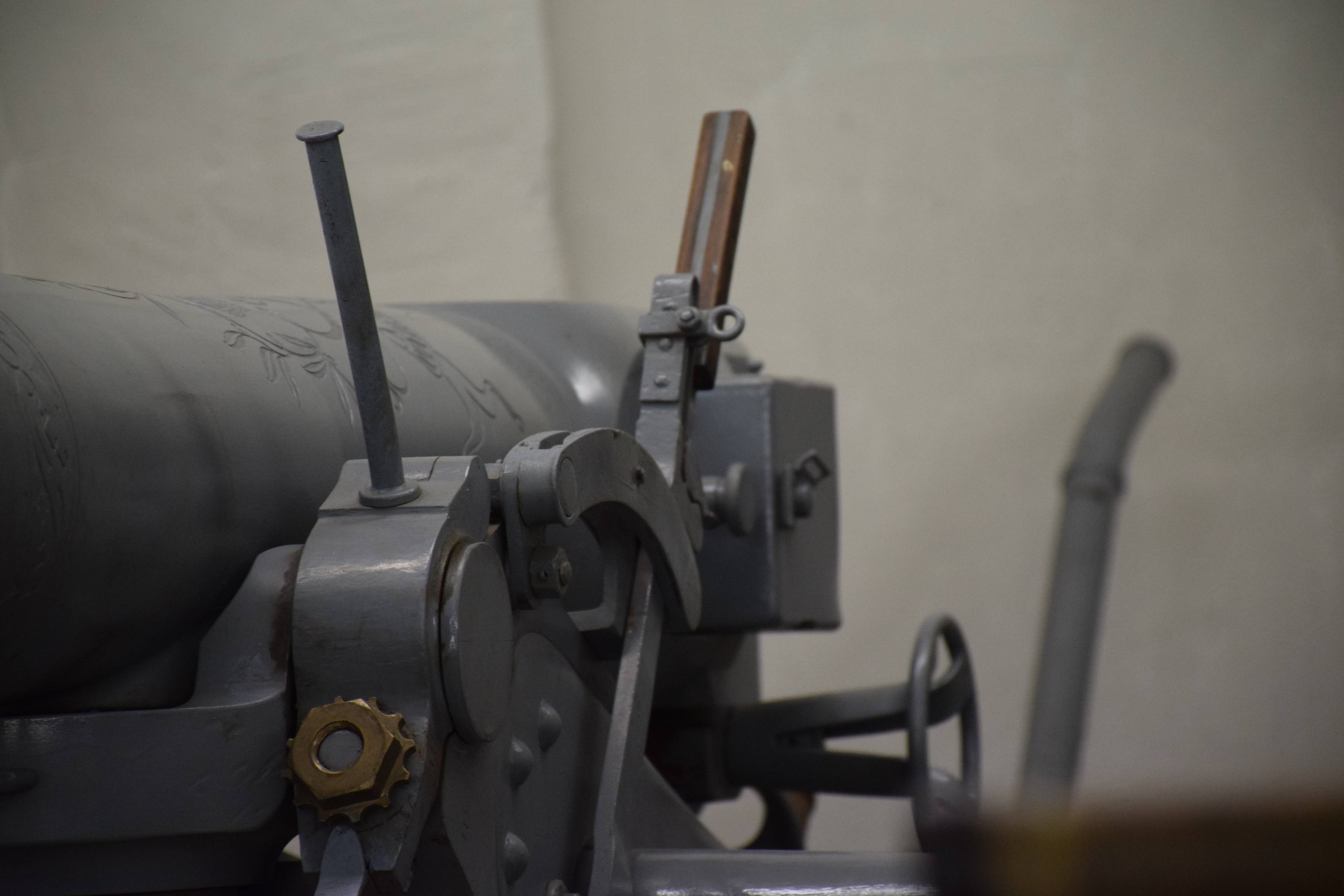

Vue du tourillon de gauche

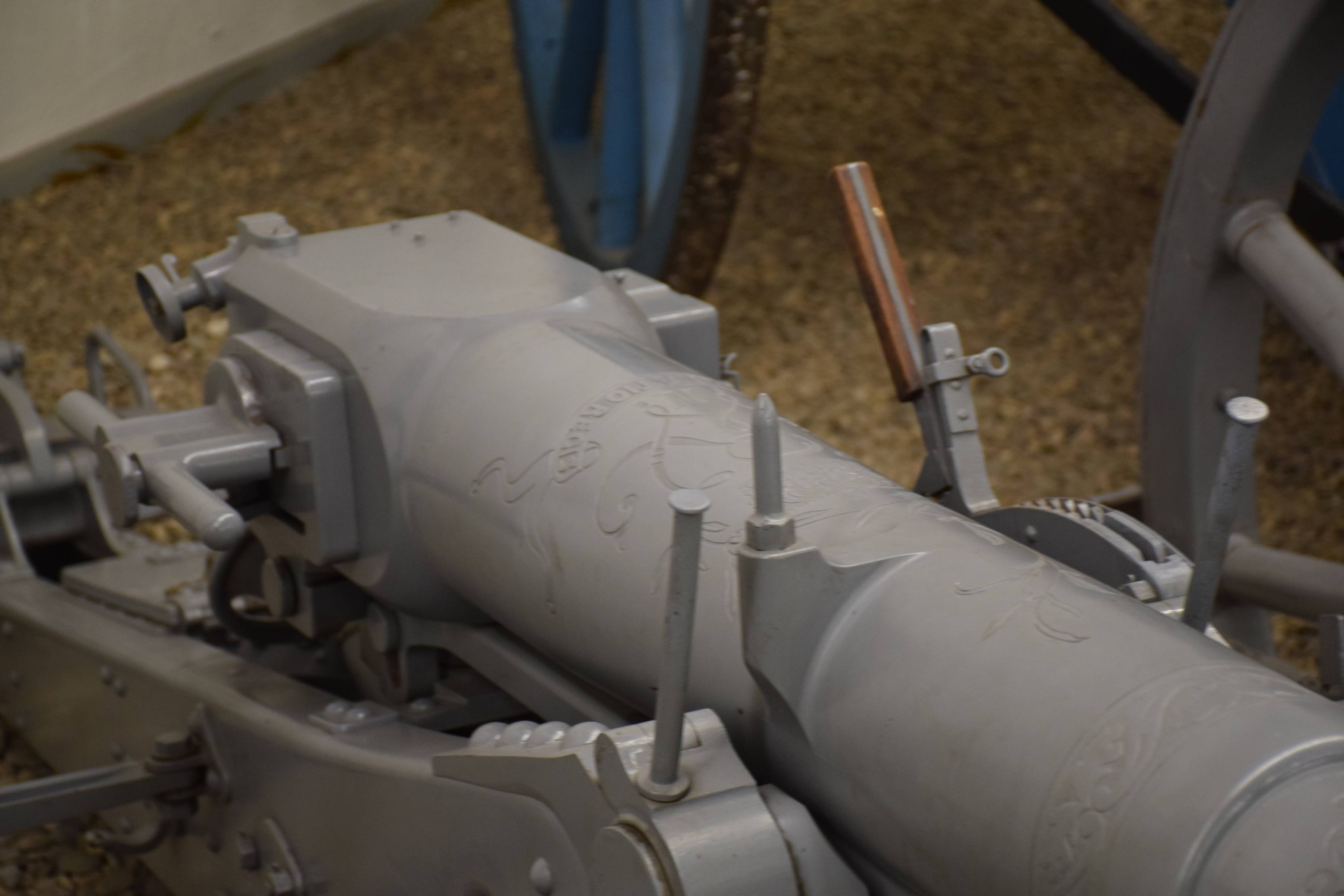

Vue de l'arrière, avec la culasse de type Wahrendorf qui ne permettait pas le tir rapide


Informations historiques et techniques
Dénomination :     7.7cm FK 96 Origine :       ( Krupp)

Contexte historique de la pièce :

Les progrès dans la science de la balistique à la fin du XIXe siècle permirent à la plupart des nations industrialisées de favoriser l'emploi d'obus plus longs, autorisant ainsi la réduction du calibre des canons de campagne pour un même poids de projectile.

L'Allemagne se lança ainsi dans le remplacement massif de son parc de canons de campagne de 9cm K73 et 9cm K73/91, par la pièce de '7.7cm FK 96' proposée par Krupp. L'appellation de 'canon à tir rapide' donnée à cette pièce cachait bien mal son retard technologique : l'absence de système frein-récupérateur de recul la condamnait a des cadences de l'ordre de 1 coup par minute... Cette carence était difficilement compréhensible pour une nation aussi technologiquement avancée, et dénotait d'un conservatisme coupable des états-majors. En effet, certains ingénieurs Allemands avaient conçu des années auparavant les fondements de tels systèmes qui allaient révolutionner la technique du canon de campagne, mais sans pouvoir les faire adopter par a société militaire ou même leurs propres compagnies (dont Krupp...), alors que les autres nations Européennes majeures avançaient résolument dans cette direction.

À peine en service, ce canon qui était d'un niveau technologique à peine supérieur à celui des canons de campagne de Bange Français du millésime 1877 ou des vieux 9cm K 73 Allemands, devint obsolète dès l'arrivée tonitruante du révolutionnaire 75mm Mle 1897 Français ! On comprend sans peine la crise que ce constat dut causer dans les ministères, et on imagine que des têtes durent sauter ....

À l'exception de quelques rares exemplaires, tous les canons subirent un programme de transformation radical et coûteux imposé par le gouvernement à Krupp qui dut accepter pour l'occasion la collaboration de RheinMetall et l'intégration dans son canon de plusieurs innovations issues des bureaux d'études de son concurrent, pour créer le 7.7cm FK 96 n/a qui ne commença à être déployé dans les unités qu'à partir de 1906, malgré son millésime trompeur.

Caractéristiques techniques :

  • Descriptif complet : Canon de Campagne de 77mm modèle 1896
  • Année du design : 1896
  • Calibre : 77.00 mm
  • Poids en position de tir : 914 kg
  • Poids à tracter : 1729 kg avec caisson
  • Longueur tube en calibres : 27.30 (longeur totale tube 2100 mm) - 21.2 pour la partie rayée seule
  • Nombre de rayures : 32 pas progressif, à droite
  • Poids du projectile : 6.85 kg (shrapnell et explosif)
  • Vitesse initiale : 465 m/s
  • Cadence de tir : 8 coups par minute (en pratique 2 coups par minute)
  • Portee : 8000 m (obus explosif) ou 5000 m (shrapnell)
  • Pointage en hauteur : -12 à +16 degrés
  • Pointage en direction : Champ de 4 degrés


Sources
  • German Artillery of World War One           Herbert Jager                   Crowood   2001
  • Deutsche FeldArtillerie 1864-1910 - Geschütze - Fahrzeuge, Waffen-Arsenal #152       Sonja Wetzig                   Waffen-Arsenal   1995
  • L'Artillerie de Campagne de l'Armée Impériale Allemande - Tome III - 7,7cm Feld Kanone 96 nA       Bernard Delsert                   B.D.   2013
